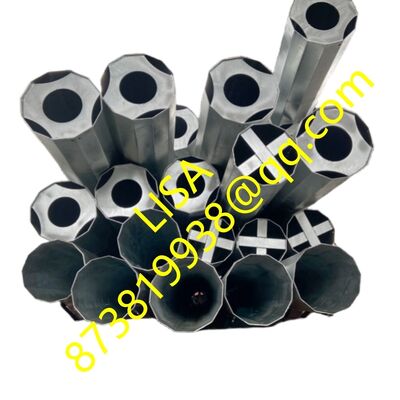

Sıcak olarak yuvarlanmış Q345B 66kV Çift devreli kol konfigürasyonu Çelik elektrik direği 160km/h rüzgar yükü
Ürün ayrıntıları:
| Menşe yeri: | Jiangsu, Çin |
| Marka adı: | ECER Steel Pole |
| Sertifika: | ISO 9001:2015, ISO 14001 |
| Model numarası: | ESP-66kV-DCA-Q345B |
| Belge: | Company Profile-HX.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 3 parça |
|---|---|
| Fiyat: | USD 450-900 / Piece |
| Ambalaj bilgileri: | Cıvatalı bağlantı elemanlarına sahip çelik taşıma eyerleri, VCI kağıt ambalajı, ihracata uygun ahşap |
| Teslim süresi: | 20-30 iş günü |
| Ödeme koşulları: | T/T, L/C görüşte |
| Yetenek temini: | Aylık 1800 Adet |
|
Detay Bilgi |
|||
| Malzeme: | Q345B Sıcak Haddelenmiş Çelik Levha | Yükseklik: | 16 metre |
|---|---|---|---|
| Şekil: | Sekizgen konik | Gerilim Seviyesi: | 66kV |
| Yapılandırma: | Çift Devre Kolu (DCA) | Yüzey İşlem: | GB/T 13912'ye göre Sıcak Daldırma Galvanizli |
| Çinko kaplama kalınlığı: | ≥86μm (610g/m²) | Rüzgar Hızı Derecelendirmesi: | 160 km/s |
| Üst çap: | 25mm | Alt çap: | 500 mm |
| Duvar Kalınlığı: | 5-10MM | Çapraz Kol Uzunluğu: | Yan başına 3,5m |
| Vurgulamak: | Sıcak olarak yuvarlanmış Q345B çelik elektrik direği,66kV çift devreli elektrik direği,160km/h rüzgar yükü çelik direği |
||
Ürün Açıklaması
Sıcak Haddelenmiş Q345B 66kV Çift Devre Kol Yapılandırması Çelik Elektrik Direği
Ürüne Genel Bakış
ESP-66kV-DCA-Q345Bentegre bir yapıya sahip, özel olarak tasarlanmış bir 66kV alt iletim direğidirçift devreli kol (DCA) konfigürasyonusıcak haddelenmişQ345B çelik levha. Sertifikalı160 km/saat rüzgar yüklemesi, bu 16 metrelik sekizgen konik direk, tropik ve muson rüzgarı bölgelerinde orta mesafeli çift devreli hatlar için kompakt, güvenilir bir çözüm sağlar.
Temel Özellikler
- Entegre Çift Devreli Kollar:Fabrika kaynaklı çapraz kollar, ayrı kol braketlerinin sahada montajını ortadan kaldırır, montaj süresini azaltır ve hassas iletken aralığı için tutarlı geometri sağlar
- Sıcak Haddelenmiş Q345B Çelik:Sıcak haddeleme işleminden elde edilen üstün tane yapısı, eşdeğer kalınlıktaki soğuk şekillendirilmiş kesitlere kıyasla daha fazla tokluk ve yorulma direnci sağlar
- 160 km/saat Rüzgar Sertifikası:ASCE 74 ve IEC 60826'ya göre tam ölçekli yapısal analiz, 3 saniyelik şiddetli rüzgar hızının 160 km/saat'e kadar olduğu tropikal siklon bölgeleri için doğrulandı
- Sekizgen Konik Profil:Dengesiz iletken gerilimi senaryoları için mükemmel burulma sağlamlığı sunan 8 taraflı geometri ile optimize edilmiş kesit modülü dağılımı
- GB/T 13912'ye göre galvanizlenmiş:Kaynak bölgeleri dahil tüm yüzeylerde tekdüze çinko kaplamayı garanti eden, ISO 1461'e eşdeğer Çin ulusal standardı
Teknik Özellikler
| Parametre | Değer |
| Sistem Gerilimi | 66kV (Maks. 72,5kV) |
| Devre Sayısı | 2 devre (toplam 6 faz) |
| Faz Aralığı | 1,2 m dikey, 3,5 m yatay |
| Maksimum İletken | ACSR 240/40 mm² faz başına |
| Topraklama Kablosu | OPGW 70 mm² (tepe montajı) |
| Sıcaklık Aralığı | -30°C ila +50°C |
Uygulamalar
Tropikal rüzgar yükünün yapısal tasarımı yönettiği Güneydoğu Asya, Afrika ve Güney Amerika'daki 66kV alt iletim ağları için özel olarak tasarlanmıştır. Şebeke şebekesinin genişletilmesi, sanayi bölgesi güç kaynağı ve yüksek rüzgar koridorlarında 66kV trafo merkezlerinin ara bağlantısı için idealdir.
Kalite Kontrol
DCA kaynak bütünlüğü, tüm yapısal kaynaklarda %100 manyetik parçacık denetimi (MPI) ile doğrulandı. İletken bağlantı noktalarında ±2 mm konum doğruluğu sağlamak için kol geometrisi lazer hizalamalı tasarım mastarlarıyla karşılaştırılarak kontrol edilmiştir. Jiangsu tesisimizde tanık testi için tip testi yapılmış prototip mevcuttur.
